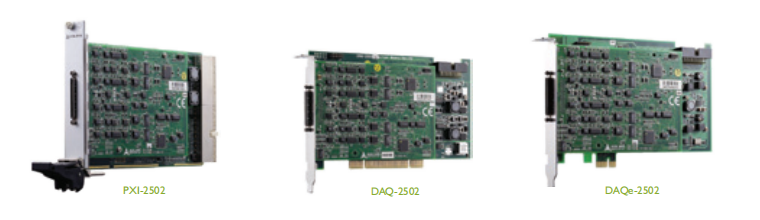

DAQ/DAQe-2500系列，4/8通道 12位 1MS/s模拟输出多功能数据采集卡（现货，质保2年，专业技术支持）
凌华DAQ/DAQe-2500系列是高速、高性能模拟输出多功能DAQ卡，能够在最高8通道12位同时进行模拟输出的状态下保持1MS/s的更新率。每个通道的基准源和输出极性都是可编程的。结合乘算型DAC架构，PXI/DAQ/DAQe-2500系列DAQ卡能够产生复杂的调制模拟信号。（可选：DAQ-2501，DAQ-2502，DAQe-2501，DAQe-2502）
这种基于硬件的任意波形发生可降低CPU负载，即使在全速更新所有的模拟输出时亦 如此，波形的长度只受系统内存的限制。
DAQ/DAQe-2500系列整合最高8通道、400 kS/s、14位单端模拟输入与可编程极性、24通道可编程数字I/O以及一个2通道16位通用定时器/计数器。
DAQ/DAQe-2500系列能够同时进行全速模拟输入和输出，还可顺利获得SSI(系统同步接口)总线来实现多卡同步。自动校准功能可把增益及偏移调节至指定的精度范围内，而无需您顺利获得手动调校来校准板卡。
产品特点：
■ 支持32位3.3 V或5 V PCI总线(DAQ-2500系列)
■ x1 PCI Express®接口 (DAQe-2500系列)
■ 基于硬件的任意波形发生
■ 板载8k采样点D/A FIFO (DAQ/DAQe-2501)
■ 板载16k采样点D/A FIFO (DAQ/DAQe-2502)
■ 通道可编程的双极性或单极性拟输出范围和内部或外部参考源模
■ 8通道400 kS/s 14位单端模拟输入(PXI/DAQ/DAQe-2501)，4通道400 kS/s 14位单端模拟输入(PXI/DAQ/DAQe-2502)
■ 板载2k采样点A/D FIFO
■ 双极性或单极性模拟输出范围
■ Scatter-gather DMA，用于模拟输入/输出
■ 24通道TTL 数字输入/输出
■ 2通道16位通用定时器/计数器
■ 模拟及数字触发
■ 全自动校准
■ 顺利获得SSI(系统同步接口)总线或PXI触发总线实现多卡同步
产品规格
|
DAQ/DAQe-2501/2502 |
|
模拟输出 |
|
■ 通道数 • 4路电压输出 • 8路电压输出 ■ 分辨率：12位 ■ 输出范围：0-10 V，±10 V，0-AO外部参考电压，±AO外部参考电压 ■ 最大更新率：1 MS/s ■ 压摆率：20 V/μs ■ 稳定时间：3μs至±0.5 LSB精度 ■ 偏移误差：±8 mV ■ 增益误差：最大输出±0.04% ■ 驱动能力：±5 mA ■ 稳定性：任何无源负载，最大1500pF ■ 触发源：软件，外部数字/模拟触发器，SSI总线 ■ 触发模式：后触发、延时触发及重触发 ■ FIFO缓存大小 • 8k采样点 • 16k采样点 ■ 数据传输：程序控制I/O，scatter-gather DMA |
|
模拟输入 |
|
■ 分辨率：14位，无误码 ■ 通道数 • 8路单端 • 4路单端 ■ 最大采样频率：400 kS/s ■ 增益：1 ■ 双极性输入范围：±10 V ■ 单极性输入范围：0-10 V ■ 偏移误差：±4 mV ■ 增益误差：FSR的±0.01% ■ 输入耦合：直流(DC) ■ -3dB小信号带宽(双极性+/-10V)：600kHZ ■ 过压保护：开机：陆续在±30 V，关机：陆续在±15 V ■ 输入阻抗：1 GΩ/6 pF ■ 触发源：软件，外部数字/模拟触发器，SSI总线 ■ 触发模式：后触发、延时触发及重触发 ■ FIFO缓存大小：2 k采样点 ■ 数据传输：轮询，scatter-gather DMA |
|
数字I/0 |
|
■通道数：24通道8255可编程输入/输出 ■兼容性：5 V/TTL ■数据传输：程序控制I/O |
|
定时器/计时器 |
|
■通道数：2 ■分辨率：16位 ■兼容性：5 V/TTL ■基本时钟频率：40 MHz，外部时钟频率最大10 MHz |
|
通用规格 |
|
■自动校准：是 (+5 V, ±2 ppm/˚C) ■尺寸 • 160 mm x 100 mm(不包括连接器)(PXI-2500系列) • 175 mm x 107 mm(不包括连接器)(DAQ-2500系列) • 168 mm x 107 mm(不包括连接器)(DAQe-2500系列) ■连接器：68针VHDCI孔端插座 ■工作温度：0˚C至+55˚C ■存储温度：-20˚C至+70˚C ■湿度：5%至95%，非凝露 ■电源要求 • 典型+5 V 1.6 A (PXI/DAQ-2501)，典型+3.3 V 0.78 A, +12 V 0.66 A (DAQe-2501) • 典型+5 V 2.12 A (PXI/DAQ-2502)，典型+3.3 V 0.89 A, +12 V 0.76 A (DAQe-2502) |
